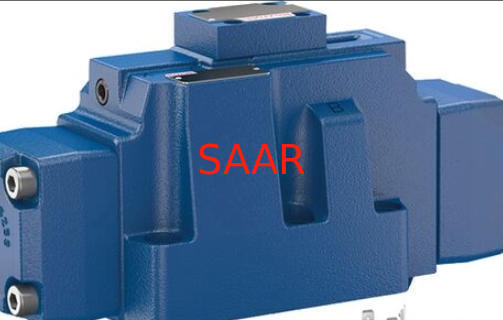

Name: R900923871 4WH16D7X 4WH16D7X κατευθυντήριες βαλβίδες τροχιάς, με πιλοτικό χειρισμό, με υδραυλική 4WH
Brand: Saar HK Electronic Limited
SKU: R900923871 4WH16D7X 4WH16D7X
Price: 950.00 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Υδραυλική βαλβίδες Rexroth

R900923871 4WH16D7X 4WH16D7X κατευθυντήριες βαλβίδες τροχιάς, με πιλοτικό χειρισμό, με υδραυλική 4WH

Λεπτομέρειες:

Τόπος καταγωγής:	Γερμανία
Μάρκα:	Rexroth
Αριθμό μοντέλου:	R900923871 4WH16D7X 4WH16D7X

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	On request
Συσκευασία λεπτομέρειες:	Τυποποιημένο κιβώτιο εγγράφου
Χρόνος παράδοσης:	7-10 ημέρες
Όροι πληρωμής:	T/T, Western Union
Δυνατότητα προσφοράς:	100pcs το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

MNR:

R900923871

Μοντέλο Αρ.:

4WH16D7X 4WH16D7X

Επισημαίνω:

Κεφάλαια κατεύθυνσης τροχιάς Rexroth

Υδραυλικές βαλβίδες με πιλοτικό χειρισμό

Κύλινδρες τροχιάς 4WH16D7X με υδραυλικά

Διοικητικές βαλβίδες τροχιάς, με πιλοτικό χειρισμό, με υδραυλική 4WH

Μέγεθος 10... 32
Η σειρά εξαρτημάτων 4X, 7X, 6X
Μέγιστη λειτουργική πίεση 350 bar
Μέγιστη ροή 1100 l/min

Χαρακτηριστικά

4/3-, 4/2- ή 3/2-οδική έκδοση
Τύποι ενεργοποίησης (εσωτερικός ή εξωτερικός έλεγχος πιλότου):
Ηλεκτροϋδραυλικά (τύπου WEH)
️ Υδραυλικά (τύπου WH)
Για τοποθέτηση υποπλακέτων
Σχήμα μεταφοράς σύμφωνα με το ISO 4401
Κεντρική θέση ελατηρίου ή πίεσης, θέση του άκρου του ελατηρίου ή θέση του υδραυλικού άκρου
Σολενοειδή συνεχούς ή εναλλασσόμενου ρεύματος με υγρό πηνίο, προαιρετικά
Ηλεκτρική σύνδεση ως ενιαία ή κεντρική σύνδεση
Προαιρετικές εκδόσεις:
- Εγχειρίδιο παράκαμψης.
- Προσαρμογή του χρόνου μετάβασης
- Βαλβίδα προφόρτωσης στο κανάλι P της κύριας βαλβίδας
- ρύθμιση της ροής και/ή παρακολούθηση της θέσης της τροχιάς

Κωδικός τύπου:

01	Μέχρι 280 bar	Χωρίς κωδικό
01	Μέχρι 350 bar	Χ-
Κύριοι λιμένες
02	Τριδιάστατη έκδοση	3
02	Τετραδιάστατη έκδοση	4
Τύπος ενεργοποίησης
03	Υδραυλικά	ΔΕ
03	Ηλεκτροϋδραυλικά	ΕΥΧ
Μέγεθος
04	ΓΔ10	10
	NG16	16
	NG25 (έκδοση "W.H 22")	22
	NG25 (έκδοση "W.H 25")	25
	Μέγεθος 32	32
Επιστροφή τροχιάς στην κύρια βαλβίδα
05	Με πηγές	Χωρίς κωδικό
05	Υδραυλικά ¹⁾	H
06	Σύμβολα. Για την πιθανή έκδοση, βλέπε "Συμβόλα/Διαγράμματα κυκλωμάτων"
Η σειρά συστατικών
07	Η σειρά συστατικών 40... 49 (40... 49: αμετάβλητη διάσταση εγκατάστασης και σύνδεσης)	4X
	Η σειρά εξαρτημάτων 60... 69 (60... 69: αμετάβλητη διάσταση εγκατάστασης και σύνδεσης) NG25 ("W.H 25") και NG32	6X
	Η σειρά συστατικών 70... 79 (70... 79: αμετάβλητη διάσταση εγκατάστασης και σύνδεσης) NG16 (από την σειρά 72) και NG25 ("W.H 22")	7X
Επιστροφή τροχιάς ελέγχου στην βαλβίδα ελέγχου πιλότου με 2 θέσεις τροχιάς και 2 σόλενοειδή (μόνο δυνατό με τα σύμβολα A, B, C, D, K, Z και επιστροφή τροχιάς ελέγχου υδραυλικής λειτουργίας στην κύρια βαλβίδα)
08	Με την άνοιξη να επιστρέφει	Χωρίς κωδικό
	ΧωρίςΆνοιξη επιστροφή	Ο
	ΧωρίςΕπιστροφή άνοιξης με άνοιξη ²⁾	ΑΠΟ
Βαλβίδα ελέγχου πιλότου 2)
09	Βαλβίδα υψηλής ισχύος (σημείο 23178)	6Ε
Ηλεκτρικές τάσεις ²⁾
10	Συνεχή τάση 24 V	G24
10	Εναλλακτική τάση 230 V, 50/60 Hz	W230
Εγχειρίδιο παράκαμψης
11	Χωρίς χειροκίνητη παραγραφή	Χωρίς κωδικό
	Με χειροκίνητη παράκαμψη	N
	ΜεΚρυμμένη χειροκίνητη παράκαμψη	N9
Αντίσταση στη διάβρωση (έξω)
12	Καμία (υποκλιματισμένη θήκη βαλβίδας)	Χωρίς κωδικό
12	Βελτιωμένη προστασία από τη διάβρωση (240 ώρες δοκιμή αλατισμού σύμφωνα με το πρότυπο EN ISO 9227)	J3
Πιλοτική ροή πετρελαίου ^{3) Επενδύσεις}
13	Εξωτερική προμήθεια πετρελαίου πιλότου, εξωτερική επιστροφή πετρελαίου πιλότου ⁴⁾	Χωρίς κωδικό
	Εσωτερική προμήθεια πετρελαίου πιλότου, εξωτερική επιστροφή πετρελαίου πιλότου ^{4; 5)}	Ε
	Εσωτερική παροχή πετρελαίου πιλότου, εσωτερική επιστροφή πετρελαίου πιλότου ^{5) Επενδύσεις}	ΕΤ
	Εξωτερική προμήθεια πετρελαίου πιλότου, εσωτερική επιστροφή πετρελαίου πιλότου ⁴⁾	Τ
Προσαρμογή χρόνου μετάβασης
14	Χωρίς αλλαγή ρυθμίσεων χρόνου	Χωρίς κωδικό
	Προσαρμογή χρόνου εναλλαγής ως ελέγχου τροφοδοσίας	S
	Ρυθμισμός χρόνου εναλλαγής ως ελέγχου εκφόρτωσης	S2
Ηλεκτρική σύνδεση ²⁾
15	Ατομική σύνδεση
15	Χωρίς σύνδεσμο ζεύξης, σύνδεσμος σύμφωνα με το DIN EN 175301-803	Κ4⁶⁾
Παρακολούθηση θέσης τροχιάς
16	Χωρίς διακόπτη θέσης	Χωρίς κωδικό
	Παρακολούθηση της θέσης της τροχιάς "α"	QMAG24
	Παρακολούθηση της θέσης της τροχιάς "β"	QMBG24
	Παρακολούθηση της θέσης των τροχών "α" και "β"	QMABG24
	Παρακολούθηση της θέσης ανάπαυσης	Δελτίο ΕΚΑΧ, Δελτίο ΕΚ
Ρυθμισμός ροής
17	Ρυθμίσεις ροπής στις πλευρές βαλβίδας Α και Β	10
	Ρυθμισμός ροπής στην πλευρά της βαλβίδας Α	11
	Ρυθμισμός ροπής στην πλευρά της βαλβίδας Β	12
Εισαγωγή αερίου ²⁾
18	ΧωρίςΕισαγωγή αερισμού	Χωρίς κωδικό
	Δοκιμαστικό βήμα Ø 0,8 mm	Β08
	Δοκιμαστικό βήμα Ø 1,0 mm	Β10
	Δοκιμαστικό βήμα Ø 1,2 mm	Β12
	Δοκιμαστικό βήμα Ø 1,5 mm	Β15
	Δοκιμαστικό βήμα Ø 2,0 mm	Β20
	Δοκιμαστικό βήμα Ø 2,5 mm	Β25
βαλβίδα προφόρτωσης (όχι για NG10) ²⁾
19	Χωρίς προαπόσυρση	Χωρίς κωδικό
19	Με βαλβίδα προφόρτωσης	P4,5
20	Χωρίς βαλβίδα μείωσης πίεσης	Χωρίς κωδικό
20	Με βαλβίδα μείωσης πίεσης	Δ3⁷⁾
Υλικό σφραγίδας (βλέπε συμβατότητα των σφραγίδων με το χρησιμοποιούμενο υδραυλικό υγρό, βλέπε "Τεχνικά δεδομένα")
21	Σφραγίδες NBR	Χωρίς κωδικό
21	Σφραγίδες FKM	V
22	Περισσότερες λεπτομέρειες στο απλό κείμενο	*

Η SAAR ειδικεύεται σε αντλίες, κινητήρες, βαλβίδες, ρυμουλκούμενα, ζεύγματα, κιβώτιο ταχυτήτων, ανταλλακτικά κινητήρα, στοιχεία φίλτρου, εξαρτήματα, συνδέσμους, ηλεκτρονικά εξαρτήματα και αξεσουάρ,Ανταλλακτικά κινητού εξοπλισμού.

Διοικητική αρχή:

R900954136	4WH16E7X/S2/12
R900787984	4WH16F7X//12
R900939612	4WH16F7X//12
R900931734	4WH16G7X//J
R900755823	4WH16H2-7X/
R900939240	4WH16HD7X//12
R901299744	4WH16J2-7X/
R900756090	4WH16JA7X/
R900962936	4WH16U2-7X/
R900966568	4WH16V6-7X/
R900942766	4WH16W5-7X/S2
R900969806	4WH16W7X/ET/10
R900923821	4WH16C7X/
R900923871	4WH16D7X/
R901554057	4WH16D7X/J3
R900760506	4WH16D7X/S2
R900931476	4WH16E42-7X/
R900923875	4WH16E7X/
R901038000	4WH16E7X//10
Ειδικότερα:	4WH16E7X//11
R901312926	4WH16E7X/S
R900967424	4WH16E7X/S2
R900925628	4WH16F7X/
R900924015	4WH16G7X/
R901018853	4WH16G7X//11
R901254892	4WH16G7X/S
Δελτίο ΕΚΤ αριθ.	4WH16H1-7X/
R900932349	4WH16H7X/
Δελτίο ΕΚΤ αριθ.	4WH16H7X/S2
R900923812	4WH16HD7X/
Ειδικότερα, το R901190259	4WH16HD7X//10
R901013427	4WH16HD7X/S2
R901067804	4WH16HE7X/
R901116692	4WH16HE7X//V
R900953403	4WH16HG7X/S2
R901280994	4WH16HH7X/
Διάταξη αριθ.	4WH16HJ7X/
R901496454	4WH16HK7X/
R900924016	4WH16J7X/
R900786192	4WH16J7X//10
R900705234	4WH16J7X/S2
R900925629	4WH16L7X/
R901147071	4WH16L7X/S2
R900925630	4WH16M7X/
R901176768	4WH16M7X//10
R901516937	4WH16M7X//T08
R900925631	4WH16Q7X/
R900925632	4WH16R7X/
R901057843	4WH16R7X/S2
R900712426	4WH16T7X/
R900925633	4WH16U7X/
R900925634	4WH16W7X/
R901022494	4WH16W7X//10
R901462823	4WH16W7X//10V
R901531741	4WH16W7X/S2
R901273391	4WH16X19-7X/
R901274344	4WH16X19-7X//10
R900925635	4WH16Y7X/
R900970260	4WH16Z7X/
R900923979	H-4WH16HC7X//V
R901199035	H-4WH16Y11-7X//ZV
R900923978	H-4WH16C7X/
R901281124	H-4WH16C7X//SO542
R900925637	H-4WH16D7X/
R901494344	H-4WH16D7X/S2
Δελτίο ΕΚΑΧ, αριθ.	H-4WH16E42-7X/
R900925638	H-4WH16E7X/
Δελτίο ΕΚΑΧ, αριθ.	H-4WH16E7X//10
Δελτίο ΕΚΑΧ, αριθ.	H-4WH16E7X//V
R901077552	H-4WH16E7X//Z
R901565029	H-4WH16E7X=
R900925640	H-4WH16G7X/
R901077688	H-4WH16G7X//Z
R901079824	H-4WH16G7X/S2
R901108013	H-4WH16H1-7X//P4,5
Δελτίο ΕΚΑΧ, αριθ.	H-4WH16H7X/
R901231792	H-4WH16H7X//Z
R900949597	H-4WH16HD7X/
Ειδικότερα:	H-4WH16HD7X//V
R901175984	H-4WH16HD7X//ZV
R900732849	H-4WH16HJ7X/
R901410577	H-4WH16HJ7X/S
Δελτίο ΕΚ 10-1994, σημείο 2.1.	H-4WH16HK7X/
R901055638	H-4WH16HM7X/
R901090634	H-4WH16HZ7X/
R900925644	H-4WH16J7X/
R901077689	H-4WH16J7X//Z
Δελτίο ΕΚ 6/2011.	H-4WH16J7X/S
R901576860	H-4WH16L7X/
R900943695	H-4WH16Q7X/
Αριθμός των αποθεματικών	H-4WH16R7X//ZV
R901578708	H-4WH16T7X/
R900617278	H-4WH16T7X/S2
R900955928	H-4WH16U7X/
R901568184	H-4WH16W7X/
R900925646	H-4WH16Y7X/
R901210042	H-4WH16Y7X//ZV
