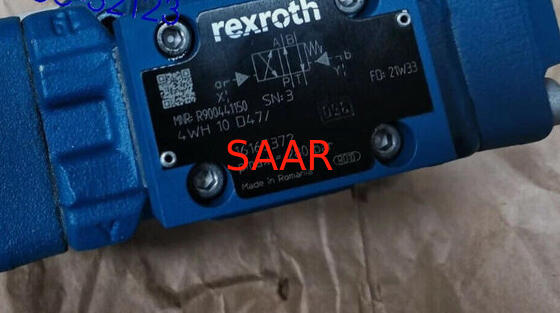

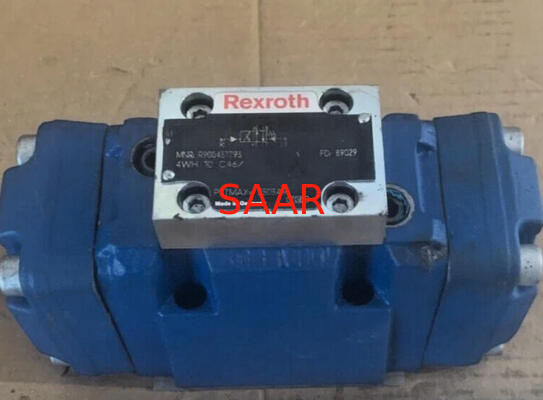

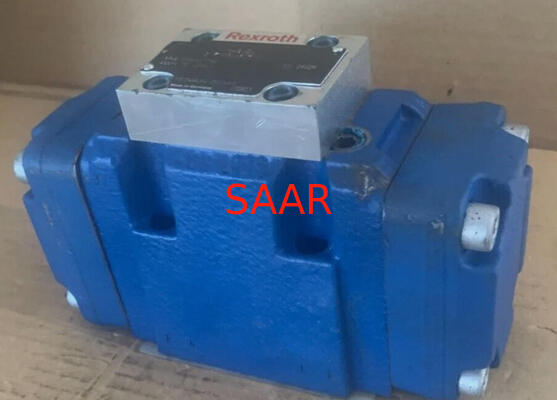

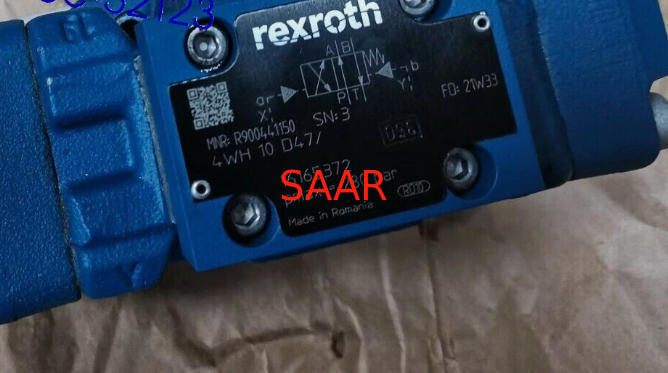

Name: R900441150 4WH10D47 4WH10D4X Βαλβίδες κατεύθυνσης τροχιάς, με πιλοτική λειτουργία, με υδραυλική 4WH
Brand: Saar HK Electronic Limited
SKU: R900441150 4WH10D47 4WH10D4X
Price: 950.00 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Υδραυλική βαλβίδες Rexroth

R900441150 4WH10D47 4WH10D4X Βαλβίδες κατεύθυνσης τροχιάς, με πιλοτική λειτουργία, με υδραυλική 4WH

Λεπτομέρειες:

Τόπος καταγωγής:	Γερμανία
Μάρκα:	Rexroth
Αριθμό μοντέλου:	R900441150 4WH10D47 4WH10D4X

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	On request
Συσκευασία λεπτομέρειες:	Τυποποιημένο κιβώτιο εγγράφου
Χρόνος παράδοσης:	7-10 ημέρες
Όροι πληρωμής:	T/T, Western Union
Δυνατότητα προσφοράς:	100pcs το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

MNR:

R900441150

Μοντέλο Αρ.:

4WH10D47 4WH10D4X

Επισημαίνω:

Κεφάλαια κατεύθυνσης τροχιάς Rexroth

Υδραυλικές βαλβίδες με πιλοτικό χειρισμό

4WH10D47 βαλβίδες τροχιάς

Διοικητικές βαλβίδες τροχιάς, με πιλοτικό χειρισμό, με υδραυλική 4WH

Μέγεθος 10... 32
Η σειρά εξαρτημάτων 4X, 7X, 6X
Μέγιστη λειτουργική πίεση 350 bar
Μέγιστη ροή 1100 l/min

Χαρακτηριστικά

4/3-, 4/2- ή 3/2-οδική έκδοση
Τύποι ενεργοποίησης (εσωτερικός ή εξωτερικός έλεγχος πιλότου):
Ηλεκτροϋδραυλικά (τύπου WEH)
️ Υδραυλικά (τύπου WH)
Για τοποθέτηση υποπλακέτων
Σχήμα μεταφοράς σύμφωνα με το ISO 4401
Κεντρική θέση ελατηρίου ή πίεσης, θέση του άκρου του ελατηρίου ή θέση του υδραυλικού άκρου
Σολενοειδή συνεχούς ή εναλλασσόμενου ρεύματος με υγρό πηνίο, προαιρετικά
Ηλεκτρική σύνδεση ως ενιαία ή κεντρική σύνδεση
Προαιρετικές εκδόσεις:
- Εγχειρίδιο παράκαμψης.
- Προσαρμογή του χρόνου μετάβασης
- Βαλβίδα προφόρτωσης στο κανάλι P της κύριας βαλβίδας
- ρύθμιση της ροής και/ή παρακολούθηση της θέσης της τροχιάς

Κωδικός τύπου:

01	Μέχρι 280 bar	Χωρίς κωδικό
01	Μέχρι 350 bar	Χ-
Κύριοι λιμένες
02	Τριδιάστατη έκδοση	3
02	Τετραδιάστατη έκδοση	4
Τύπος ενεργοποίησης
03	Υδραυλικά	ΔΕ
03	Ηλεκτροϋδραυλικά	ΕΥΧ
Μέγεθος
04	ΓΔ10	10
	NG16	16
	NG25 (έκδοση "W.H 22")	22
	NG25 (έκδοση "W.H 25")	25
	Μέγεθος 32	32
Επιστροφή τροχιάς στην κύρια βαλβίδα
05	Με πηγές	Χωρίς κωδικό
05	Υδραυλικά ¹⁾	H
06	Σύμβολα. Για την πιθανή έκδοση, βλέπε "Συμβόλα/Διαγράμματα κυκλωμάτων"
Η σειρά συστατικών
07	Η σειρά συστατικών 40... 49 (40... 49: αμετάβλητη διάσταση εγκατάστασης και σύνδεσης)	4X
	Η σειρά εξαρτημάτων 60... 69 (60... 69: αμετάβλητη διάσταση εγκατάστασης και σύνδεσης) NG25 ("W.H 25") και NG32	6X
	Η σειρά συστατικών 70... 79 (70... 79: αμετάβλητη διάσταση εγκατάστασης και σύνδεσης) NG16 (από την σειρά 72) και NG25 ("W.H 22")	7X
Επιστροφή τροχιάς ελέγχου στην βαλβίδα ελέγχου πιλότου με 2 θέσεις τροχιάς και 2 σόλενοειδή (μόνο δυνατό με τα σύμβολα A, B, C, D, K, Z και επιστροφή τροχιάς ελέγχου υδραυλικής λειτουργίας στην κύρια βαλβίδα)
08	Με την άνοιξη να επιστρέφει	Χωρίς κωδικό
	ΧωρίςΆνοιξη επιστροφή	Ο
	ΧωρίςΕπιστροφή άνοιξης με άνοιξη ²⁾	ΑΠΟ
Βαλβίδα ελέγχου πιλότου 2)
09	Βαλβίδα υψηλής ισχύος (σημείο 23178)	6Ε
Ηλεκτρικές τάσεις ²⁾
10	Συνεχή τάση 24 V	G24
10	Εναλλακτική τάση 230 V, 50/60 Hz	W230
Εγχειρίδιο παράκαμψης
11	Χωρίς χειροκίνητη παραγραφή	Χωρίς κωδικό
	Με χειροκίνητη παράκαμψη	N
	ΜεΚρυμμένη χειροκίνητη παράκαμψη	N9
Αντίσταση στη διάβρωση (έξω)
12	Καμία (υποκλιματισμένη θήκη βαλβίδας)	Χωρίς κωδικό
12	Βελτιωμένη προστασία από τη διάβρωση (240 ώρες δοκιμή αλατισμού σύμφωνα με το πρότυπο EN ISO 9227)	J3
Πιλοτική ροή πετρελαίου ^{3) Επενδύσεις}
13	Εξωτερική προμήθεια πετρελαίου πιλότου, εξωτερική επιστροφή πετρελαίου πιλότου ⁴⁾	Χωρίς κωδικό
	Εσωτερική προμήθεια πετρελαίου πιλότου, εξωτερική επιστροφή πετρελαίου πιλότου ^{4; 5)}	Ε
	Εσωτερική παροχή πετρελαίου πιλότου, εσωτερική επιστροφή πετρελαίου πιλότου ^{5) Επενδύσεις}	ΕΤ
	Εξωτερική προμήθεια πετρελαίου πιλότου, εσωτερική επιστροφή πετρελαίου πιλότου ⁴⁾	Τ
Προσαρμογή χρόνου μετάβασης
14	Χωρίς αλλαγή ρυθμίσεων χρόνου	Χωρίς κωδικό
	Προσαρμογή χρόνου εναλλαγής ως ελέγχου τροφοδοσίας	S
	Ρυθμισμός χρόνου εναλλαγής ως ελέγχου εκφόρτωσης	S2
Ηλεκτρική σύνδεση ²⁾
15	Ατομική σύνδεση
15	Χωρίς σύνδεσμο ζεύξης, σύνδεσμος σύμφωνα με το DIN EN 175301-803	Κ4⁶⁾
Παρακολούθηση θέσης τροχιάς
16	Χωρίς διακόπτη θέσης	Χωρίς κωδικό
	Παρακολούθηση της θέσης της τροχιάς "α"	QMAG24
	Παρακολούθηση της θέσης της τροχιάς "β"	QMBG24
	Παρακολούθηση της θέσης των τροχών "α" και "β"	QMABG24
	Παρακολούθηση της θέσης ανάπαυσης	Δελτίο ΕΚΑΧ, Δελτίο ΕΚ
Ρυθμισμός ροής
17	Ρυθμίσεις ροπής στις πλευρές βαλβίδας Α και Β	10
	Ρυθμισμός ροπής στην πλευρά της βαλβίδας Α	11
	Ρυθμισμός ροπής στην πλευρά της βαλβίδας Β	12
Εισαγωγή αερίου ²⁾
18	ΧωρίςΕισαγωγή αερισμού	Χωρίς κωδικό
	Δοκιμαστικό βήμα Ø 0,8 mm	Β08
	Δοκιμαστικό βήμα Ø 1,0 mm	Β10
	Δοκιμαστικό βήμα Ø 1,2 mm	Β12
	Δοκιμαστικό βήμα Ø 1,5 mm	Β15
	Δοκιμαστικό βήμα Ø 2,0 mm	Β20
	Δοκιμαστικό βήμα Ø 2,5 mm	Β25
βαλβίδα προφόρτωσης (όχι για NG10) ²⁾
19	Χωρίς προαπόσυρση	Χωρίς κωδικό
19	Με βαλβίδα προφόρτωσης	P4,5
20	Χωρίς βαλβίδα μείωσης πίεσης	Χωρίς κωδικό
20	Με βαλβίδα μείωσης πίεσης	Δ3⁷⁾
Υλικό σφραγίδας (βλέπε συμβατότητα των σφραγίδων με το χρησιμοποιούμενο υδραυλικό υγρό, βλέπε "Τεχνικά δεδομένα")
21	Σφραγίδες NBR	Χωρίς κωδικό
21	Σφραγίδες FKM	V
22	Περισσότερες λεπτομέρειες στο απλό κείμενο	*

Η SAAR ειδικεύεται σε αντλίες, κινητήρες, βαλβίδες, ρυμουλκούμενα, ζεύγματα, κιβώτιο ταχυτήτων, ανταλλακτικά κινητήρα, στοιχεία φίλτρου, εξαρτήματα, συνδέσμους, ηλεκτρονικά εξαρτήματα και αξεσουάρ,Ανταλλακτικά κινητού εξοπλισμού.

Κύλινδροι κατεύθυνσης τροχιάς σειράς Rexroth 4WH10

R900738780	H-4WH10C4X/S2
R900521539	H-4WH10D4X//V
R901077671	H-4WH10E4X//ZV
Δελτίο ΕΚΤ αριθ.	H-4WH10E4X/S2
R900575340	H-4WH10G4X//V
R901077679	H-4WH10G4X//ZV
Αξιολόγηση των κινδύνων	H-4WH10H4X/
R901077670	H-4WH10H4X//ZV
R900599089	H-4WH10HC4X//V
R900941397	H-4WH10HD4X/
R901077677	H-4WH10J4X//ZV
R900566847	H-4WH10M4X/
Δελτίο ΕΚΑΧ, αριθ.	H-4WH10R4X//V
R901152932	H-4WH10R4X//ZV
R900907246	H-4WH10T4X/
R901037628	H-4WH10T4X//V
R901425598	H-4WH10W4X//ZV
R900539589	H-4WH10Y4X//V
R901077680	H-4WH10Y4X//ZV
R901096134	H-4WH10Z4X//V
R900246899	H-4WH10C4X/
R900528376	H-4WH10D4X/
R900549770	H-4WH10E49-4X//V
R900512094	H-4WH10E4X/
R901578704	H-4WH10F4X/
R900534845	H-4WH10G4X/
R900534846	H-4WH10J4X/
R901607433	H-4WH10J4X//10
R901601335	H-4WH10J4X=
R901351939	H-4WH10K4X/
R901578705	H-4WH10L4X/
R901578670	H-4WH10Q4X/
Δελτίο ΕΚΑΧ, αριθ.	H-4WH10R4X/
R900508622	H-4WH10U4X/
R900513847	H-4WH10Y4X/
R900568415	4WH10C4X/S
Δελτίο ΕΚ 10-1994, σημείο 1.	4WH10C4X/S
R901133566	4WH10C4X/S2
R900564718	4WH10C4X/S2/V
R900581012	4WH10D30-4X/
R900427851	4WH10D4X//V
R900592347	4WH10D4X/S
R900471150	4WH10D4X/S2
R900910498	4WH10E4X//10
R900246400	4WH10E4X//V
R900248282	4WH10E4X/ET/B10V
R901402807	4WH10E4X/J
Δελτίο ΕΚΑΧ αριθ.	4WH10E4X/S2
R900518247	4WH10F4X/
R900582265	4WH10G4X/S2
R900474423	4WH10H4X/
R900567688	4WH10HC4X/
R901193461	4WH10HC4X//10
R900428182	4WH10HD4X/
R900744309	4WH10HD4X//V
R900510249	4WH10HZ4X/
R900249126	4WH10J2-4X/
R900777126	4WH10J4X//10
R900960590	4WH10J4X//V
Δελτίο ΕΚΤ αριθ.	4WH10J4X/J
R900562494	4WH10J4X/S2
R900582530	4WH10L4X/
R900562602	4WH10M4X/
R900538177	4WH10Q4X/
R900529533	4WH10Q4X//10
R900440768	4WH10R4X/
Δελτίο ΕΚΑΧ, αριθ.	4WH10R4X/S2
R900529242	4WH10T4X/
Ειδικότερα:	4WH10T4X/
R900586615	4WH10T4X/S2
R900736797	4WH10U4X/
R900472695	4WH10V4X/
R900462239	4WH10W4X/
R900443486	4WH10Y4X/
Δελτίο ΕΚΑΧ, αριθ.	4WH10Y4X//V
R900598835	4WH10Z4X/
R900522199	4WH10Z4X//V
R900437793	4WH10C4X/
R900441150	4WH10D4X/
R978876914	4WH10D4X//12
R900473466	4WH10D4X/J
R901479336	4WH10D4X/J3
R900444197	4WH10E4X/
R901548162	4WH10E4X/J3
R900441155	4WH10G4X/
Δελτίο ΕΚΤ αριθ.	4WH10J4X/
R901501517	4WH10J4X=
R901438224	4WH10M4X/J
R901430030	4WH10P4X/
